今天給深圳智成大家介紹下日本tdk貼片電容命名規則代碼怎么看

TDK貼片電容的主要參數一般由:系列名稱，容積，材料，工作電壓，容積，偏差，外包裝構成。

比如：C3225X7R1H106MT000E

C系列名稱：英文字母C表明系列名稱。

3225體積是由公英制表明：0603=0201;1005=0402;1608=0603;2012=0805;3216=1206;3225=1210;4532=1812;5650=2220;4520=1808…

X7R材料：CH,COG,JB,JF,X7R,X5R,Y5V。

1H工作電壓：0G=4V0J=6.3V1A=10V1C=16V1E=25V1H=50V2A=100V2A=250V2J=630V3A=1KV3D=2KV。

106容積：標準電容器(pF)，容量以pF(略微法拉)為基準，并且用三個文本表明。最開始2個文本表明電容器的第一位和第二位有效位數。第三個文本表明接進有效位數后零數。帶有小數位時要R表示。例:0R2=0.2pF;103=10,000pF:105-1,000,000pF-1,000nF=1uF

M容積偏差：C=±0.25pF;D=±0.5pF;F=±1%;G=±2%;J=±5%;K=±10%;M=±20%;Z=+80-20%。

T包裝：T=卷帶，B=成袋。

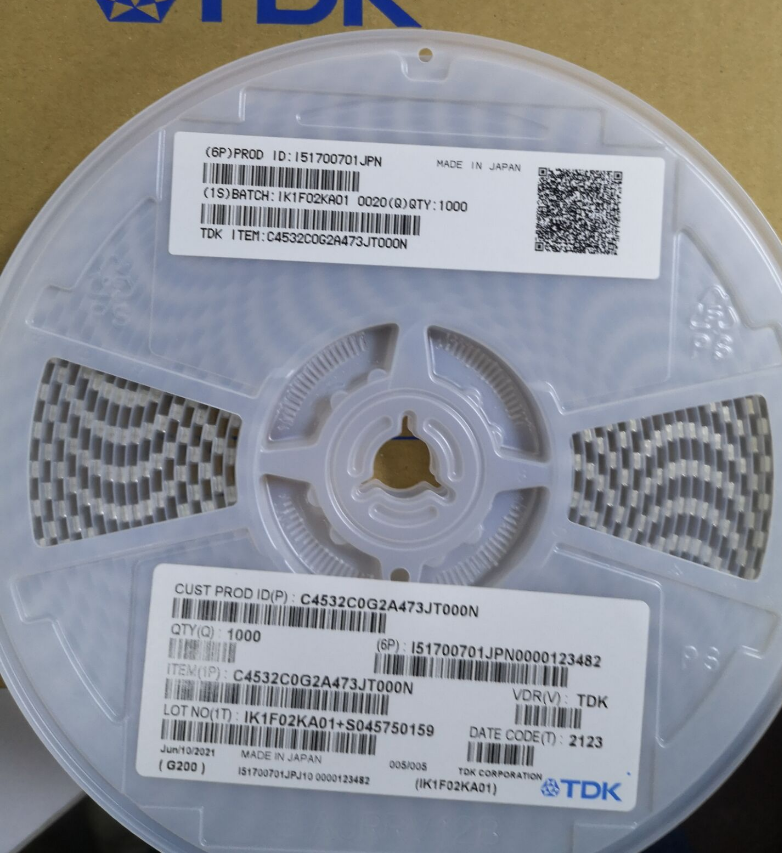

下圖是tdk電容c4532cog2a473jt000n,用上面的方法解讀就是1812 npo 250v 47nf 5%精度，您學會了嗎？
