人們常說的0603電阻器就是電阻器廣泛封裝形式有9種，用二種規格型號編碼來描述。一種規格型號編碼是通過4位數字代表的EIA（美國電子工業協會）編碼，前二位和后二位分別說明精密電阻長與寬，以英寸為依據。另一種是公制編碼，也是由4位數字代表，其單位是mm。深圳智成tdk代理商用表列出貼片電容封裝形式英制和公制之間的關系及詳盡尺寸：貼片電阻和貼片電容都是一樣能用。

0603貼片電阻耐壓值

0603的是75V,0805的可以去到150V

貼片電阻封裝尺寸與功率關系

0201 1/20W?

0402 1/16W?

0603 1/10W?（深圳智成提醒您看這里0603電阻的功率）

0805 1/8W?

1206 1/4W?

貼片電阻封裝尺寸與封裝的對應關系

0402=1.0mmx0.5mm?

0603=1.6mmx0.8mm?（深圳智成提醒您看這里0603電阻的大小就是1608封裝）

0805=2.0mmx1.2mm?

1206=3.2mmx1.6mm?

1210=3.2mmx2.5mm?

1812=4.5mmx3.2mm?

2225=5.6mmx6.5mm

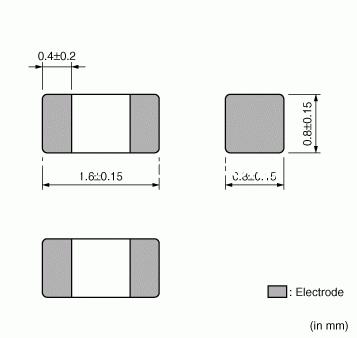

0603貼片電阻封裝尺寸圖如下

0603貼片電阻的應用范圍
0603貼片電阻_貼片電阻0603都能應用于電源、智成電子LED燈、儀器儀表、醫療器械、舞臺燈光、日用家電、寬帶網絡、安防、健身器材、電腦周邊、戶外亮化、通訊、數碼、汽車電子、大型設備以及其他領域。

以上就是本文的全部?jī)?nèi)容，如需要采購tdk,村田貼片電阻，歡迎來電聯系13510639094（微信同號）
