貼片電感是估量線圈產生磁場感應能力的元器件.當線圈流入電流后就有磁電量根據，線圈邊上會產生相對應磁場，倘若根據線圈的電流值越多，磁場便會對應的越高，根據線圈的磁通量也就會越大。得出結論，根據線圈的磁電量和進入的電流之間是成正比的，它們比率指數被稱貼片電感。以下是TDK代理商智成電子介紹一文了解貼片電感封裝規格尺寸表合集。

貼片電感封裝規格尺寸表常用封裝如下所示

NLV25 2520[1008 inch]*

NLV32 3225[1210 inch]

NL453232 4532[1812 inch]

NL565050 5650[2220 inch]

貼片電感封裝規格尺寸圖

貼片電感的優點

●對于無鉛化回流焊接條件，具有高度的耐熱性。

●終端鍍層采用了無鉛材料。

●電氣特性，可靠性，形狀，焊盤形狀與傳統的NL系列相同。

●采用金屬終端，具有高度的連接可靠性。

●外裝成型樹脂采用了具有高度耐熱性的熱可塑性樹脂。

●備有全部為J（±5%）容差產品的0.01～100μH的E-12系列產品。

●本產品對應RoHS指令，并且備有不含免除規定的規格。

貼片電感的應用范圍

●電視機,磁帶錄像機,數碼照相機等AV設備

●xDSL，手機基站等的通信基礎電子設備

●汽車音響， ECU等車載用電子設備

●硬盤驅動器，光盤驅動器，其他各種電子設備

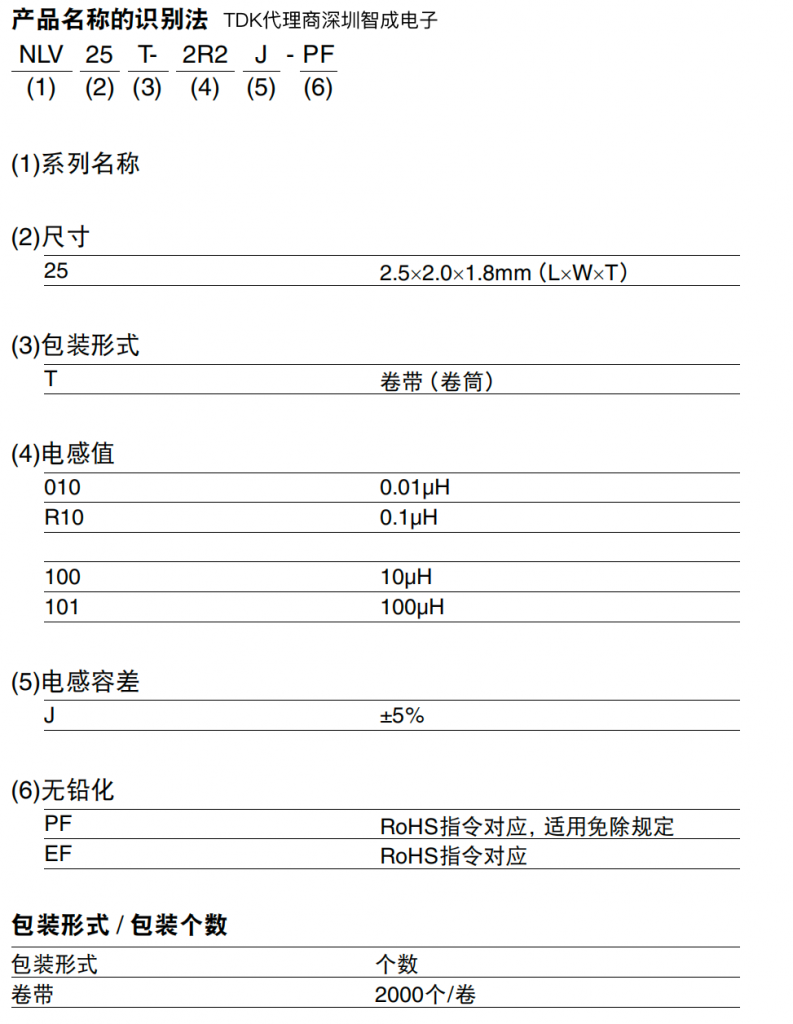

貼片電感封裝規格尺寸命名規則

以上就是本文全部內容，主要介紹了貼片電感封裝規格尺寸表常用封裝，貼片電感封裝規格尺寸圖,貼片電感的優點,貼片電感的應用范圍,貼片電感封裝規格尺寸命名規則。如需要采購TDK貼片電感，歡迎來電咨詢。TDK代理商深圳智成電子為了能夠滿足客戶的設計需求，備有各種類型的TDK電容器和TDK電感器。庫存現貨型號十萬多種產品，可以免費提供樣品。有需要歡迎來電咨詢13510639094微信同號。
